閥門常用材料與表面硬化處理_浙江滬科閥門有限公司
欄目:閥門知識 來源:滬科閥門發布時間:2021-06-20 21:19
設計標準 美國標準 ASME 美國機械工程師協會 ANSI 美國國家標準協會 API 美國石油協會 MSS SP 美國閥門和管件制造廠標準化協會 英國標準 BS 日本工業標準 JIS/JPI 德國國家標準 DIN 法國國家

設計標準



美國標準

ASME    美國機械工程師協會

ANSI    美國國家標準協會

API     美國石油協會

MSS SP  美國閥門和管件制造廠標準化協會

英國標準              BS

日本工業標準      JIS/JPI

德國國家標準      DIN

法國國家標準      NF

通用閥門標準:ASME B16.34  法蘭端、對接焊端和螺紋端閥門



閘閥標準:

API 600/ISO 10434   石油、天然氣螺栓連接鋼制閘閥

BS 1414             石油、石化及煉油工業鋼制閘閥

API 603             150LB耐蝕法蘭端鑄造閘閥

GB/T 12234          法蘭和對焊連接鋼制閘閥

DIN 3352            閘閥

SHELL SPE 77/103    按ISO10434鋼制閘閥



截止閥標準:

BS 1873           鋼制截止閥和截止止回閥

GB/T 12235        法蘭和對焊連接鋼制截止閥和截止止回閥

DIN 3356          截止閥

SHELL SPE 77/103  按BS1873鋼制截止閥



止回閥標準:

BS 1868        鋼制止回閥

API 594         對夾和雙法蘭止回閥

GB/T 12236      鋼制旋啟式止回閥

SHELL SPE 77/104    按BS1868鋼制止回閥



球閥標準:

API 6D/ISO 14313    管線閥門

API 608        法蘭、螺紋和對焊端鋼制球閥

ISO 17292     石油、石化及煉油工業鋼制球閥

BS 5351         鋼制球閥

GB/T 12237    法蘭和對焊連接鋼制球閥

DIN 3357       球閥

SHELL SPE 77/100    按BS5351球閥

SHELL SPE 77/130    按ISO14313法蘭端和對焊端球閥



蝶閥標準:

API 609           對夾式、支耳式和雙法蘭蝶閥

MSS SP-67        蝶閥

MSS SP-68        高壓偏心蝶閥

ISO 17292         石油、石化及煉油工業鋼制球閥

GB/T 12238        法蘭和對夾連接蝶閥

JB/T 8527         金屬密封蝶閥

SHELL SPE 77/106  按 API608/EN593/MSS SP67 軟密封蝶閥

SHELL SPE 77/134  按 API608/EN593/MSS SP67/68 偏心蝶閥



鍛鋼閥標準:

API 602  法蘭端、螺紋端、焊接端和加長閥體連接端緊 湊型閘閥

BS 5352/ISO15761     50mm及以下鋼制閘閥、截止閥和止回閥

SHELL SPE 77/101     按ISO15761鋼制閘閥、截止閥和止回閥



低溫閥標準:

BS 6364 低溫閥門

SHELL SPE 77/200   -50℃ 以下閥門

SHELL SPE 77/209   0 ~ -50℃ 閥門



API、DIN、BS、GB結構比較:

API 600和BS1414、BS1873、BS1868、BS5351對閥門的結構規定詳細

DIN 閘閥標準EN1984對結構未做具體的規定

新版的GB/T12234基于對API600標準的等效采用









閥門常用連接端形式





FF  ——— Flat Face 平面法蘭連接(150LB常用)

RF  ——— Raised Face凸面法蘭連接

RTJ ——— Ring Joint榫槽式連接(梯形槽)

SW  ——— Socket welding承插式連接

NPT ——— NPT螺紋連接

WAFER —— 對夾式連接

BW長型—— Butt-Welding 對焊端長型連接

BW短型—— Butt-Welding 對焊端短型連接



DIN標準現采用EN標準結構長度

    EN 558-1 PN法蘭連接閥門結構長度(代替DIN 3202),EN 558-2 CLASS法蘭連接閥門結構長度(代替BS2080),EN 12982 對焊端閥門結構長度(代替DIN 3202) ,DIN標準的結構長度包含API閥門的結構長度與GB的結構長度基本一致

   EN 558-2 CLASS法蘭連接閥門結構長度與ASME B16.10一致,大多數DIN閥門用戶習慣用DIN3202 中F系列結構長度值

如:

Gate : PN16-25---- F5 series       PN40-100----F7 series

Globe :PN10-40----F1 series       PN63-160----F2 series

Check :PN10-40----F1 series       PN63-160----F2 series

Ball :  PN10-40 DN10-100----F4 series    DN125-300----F5 series









閥門連接端標準



ASME B16.10     閥門的結構長度

ASME B16.5      鋼制法蘭和帶法蘭的管件

ASME B16.47     大直徑鋼制法蘭

MSS SP-44       鋼制管線法蘭

API 605         緊湊型法蘭

ASME B16.25     對焊端部

ASME B16.11     承插和螺紋端鍛造管件

ASME B36.10     焊接和無縫鋼管



法蘭比較:

老版的DIN標準法蘭采用DIN2501標準(PN法蘭),新版的DIN標準采用EN1092-1 PN法蘭,但也可包含有CLASS法蘭。

DIN2501法蘭與GB法蘭和HG歐洲體系法蘭基本一致。

DN15~50 不同壓力PN10~40的法蘭相同.

BS標準采用BS 1560 CLASS法蘭與ASME B16.5法蘭一致,也可采用BS 4504 PN法蘭。

API標準一般采用RF、RTJ法蘭;DIN標準和GB 一般壓力<PN40時 采用RF法蘭,≥PN40一般采用凹面法蘭。

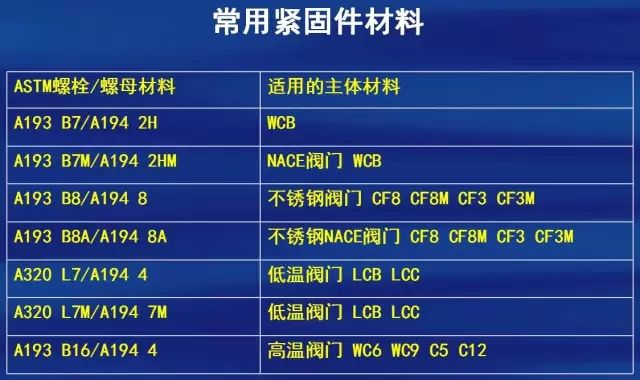

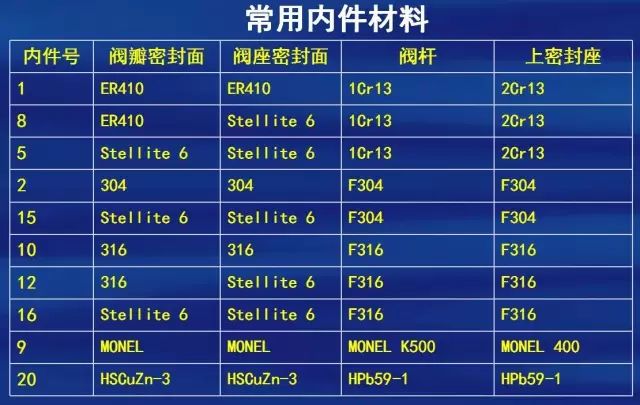

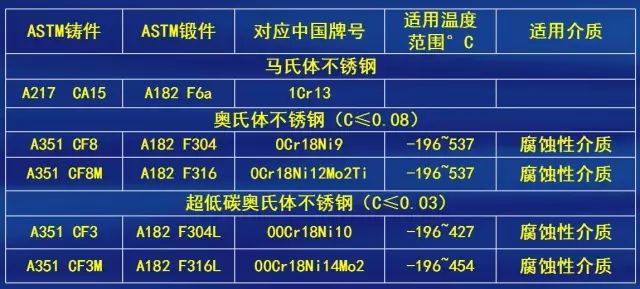

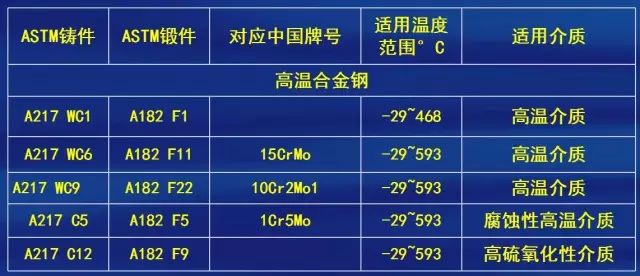

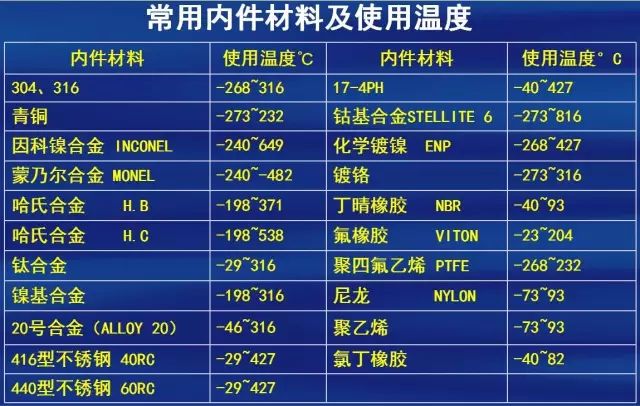

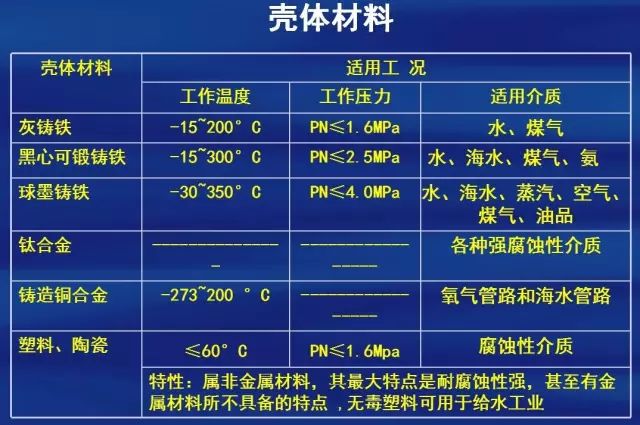

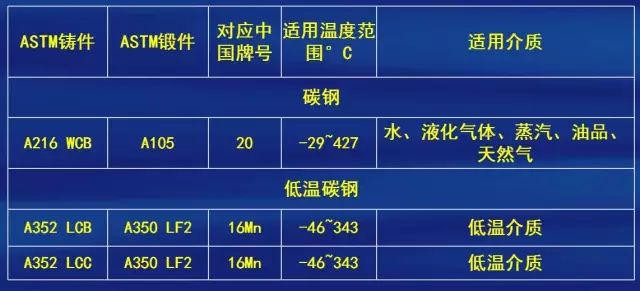

閥門常用材料

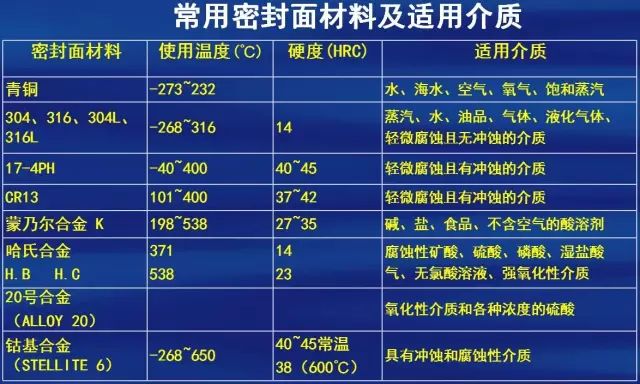

密封件材料



填料:

成型石墨圈:-250~650℃

夾不銹鋼絲編制柔性石墨: -250~650℃

四氟乙烯浸石墨: -200~280℃

低泄漏石墨組合填料: -250~650℃

PTFE: -200~200℃



中腔墊片:

PTFE板

石墨板

強力石墨墊

齒形墊

含石墨不銹鋼纏繞墊

含PTFE不銹鋼纏繞墊

RTJ金屬墊

壓力密封金屬密封環



O形圈:

NBR       :-30~121℃

EPDM      :-45~120℃

VITON A   :-30~204℃

VITON B   :-30~204℃

VITON AED :-30~204℃

HNBR      :-30~180℃



軟密封閥座:

PTFE                     :-200 ~ 200℃

PCTFE                    :-250 ~ 150℃

NYLON 1010               :     ~  20℃

NYLON PA12               :-50  ~ 120℃

DEVLON V                 :-100 ~ 150℃

PEEK                     :-100 ~ 260℃

對位聚苯(Polyphenylene)  :     ~ 400℃







閥門檢驗標準



API 598         閥門檢查和試驗

ISO 5208        工業閥門壓力試驗

BS EN 12266-1   代替 BS6755-1 工業閥門壓力試驗

JB/T 9092       閥門的檢驗與試驗

SHELL SPE77/302 通用閥門材料、檢查和證書要求

SHELL SPE77/303 特殊工況閥門材料、檢查和證書要求

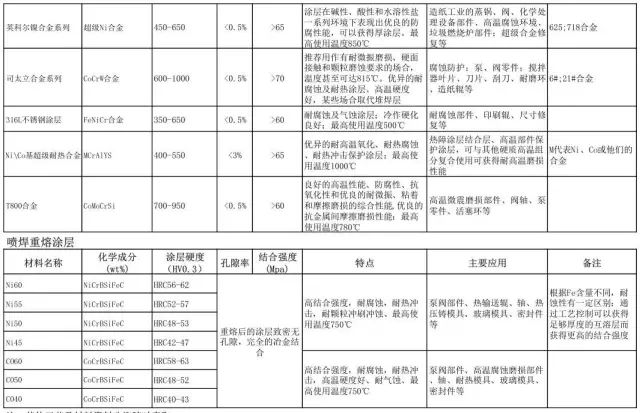

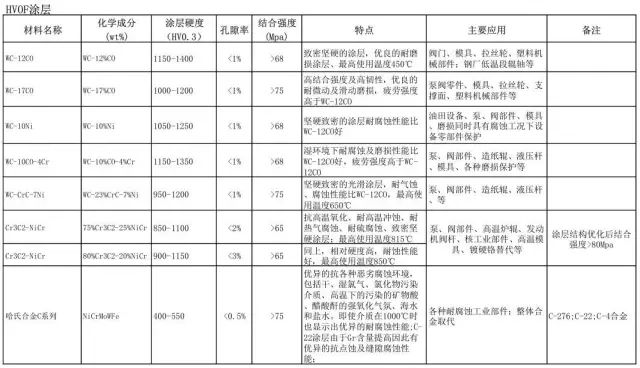

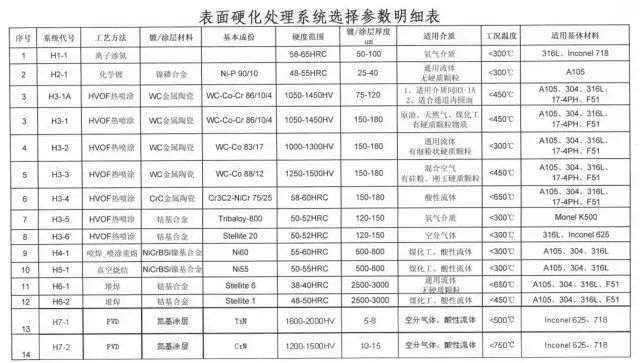

常用閥門金屬表面硬化處理方式











電焊技術要求



1.焊條使用前的管理

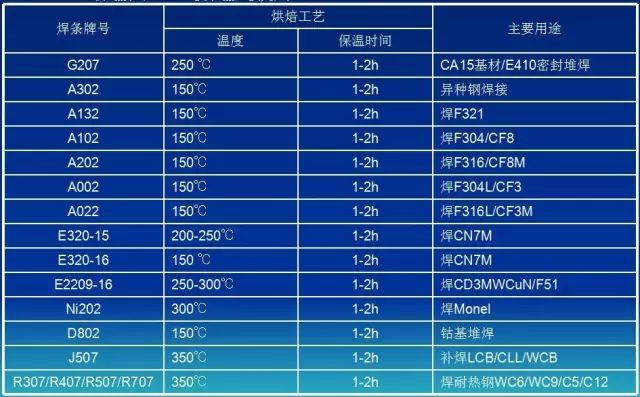

 焊條在使用前需經烘焙處理(如下表),烘焙好后的焊條需裝入保溫筒,進行100~150℃保溫處理,邊保溫邊使用。

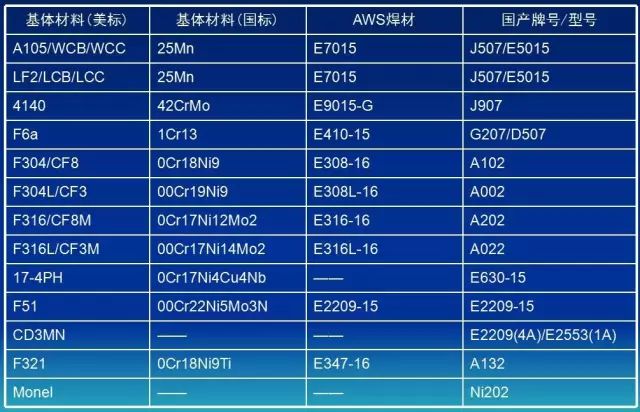

2.常用材料焊材選用表
